8 août 2011 1 08 /08 /août /2011 20:50

Le collecteur de la SDB est maintenant posé

ainsi que le WC de l'étage

Je peux maintenant dire que la partie plommberie est définitivement finis

encore une chose de plus en moins a faire!!!!!

Plomberie 1847

Plomberie 1846

Plomberie 1859

alimentation evier cuisine et lave vaisselles

le LV je l'ai mis sur l'eau chaude pour faire des économies d'éléctricité

c'est tjs sa

le tuyau eau froide a droite c'est l'alimentation en eau potable en permanence

un deuxieme robinet sera mis en plus dans la cuisine pour l'eau de boissons


Partager cet article
Repost0
6 août 2011 6 06 /08 /août /2011 19:04

Nous avons installé les sorties de cloisons pour les douches  que j'avais commandées sur internet car dans les magasins ils ne vendent que des sorties de cloisons à compression et il est interdit de mettre dans les endroits non accessibles des raccords à compression

Attention il en existe bien dans les magasins pour le PER des "à sertir"

Moi, j'utilise le multicouche

Voici le montage de la sortie de cloison

Plomberie 1834Plomberie 1835

Perçage et mise en place des chevilles HILTI

Plomberie 1837

pose de la platine avec entraxe de 150mm

Plomberie 1839

pose des raccords coudés à sertir

Plomberie 1838

Plomberie 1841

et le voici une fois sertis

Plomberie 1844

Vue générale avec l'arrivée d'eau venue du plafond

la pose se fait également avec l'arrivée d'eau par le bas

Plomberie 1845

et enfin, j'ai testé les raccords à l'aide d'un purgeur de radiateur pour vérifier d'éventuelles fuites avant de refermer

Partager cet article
Repost0
6 août 2011 6 06 /08 /août /2011 18:58

Nous venons d'en finir avec le chauffage par la pose du sèche serviettes mixte

trouvé chez Leroy.

L'avantage, c'est la résitance électrique qui permet l'utilisation du sèche serviettes en inter-saison

Seche-serviette 0833Seche-serviette 0834

Seche-serviette 1849

Seche-serviette 1850

Seche-serviette 1851

Partager cet article
Repost0
30 juillet 2011 6 30 /07 /juillet /2011 13:42





  J'ai terminé de raccorder les radiateurs de l'étage.

La citerne est maintenant raccordée à tout le reseau de la maison.

Cela fait bcp de tuyaux dans le cellier.

Dans le même temps, Leslie a commencé à refermer les cloisons du RDC avec l'isolant en laine de bois

Plomberie 1820

Voilà le résultat.

Le tout maintenant, c'est d'expliquer à Leslie comment toute cette tuyauterie fonctionne!!! Pour moi ça va, je m'y retrouve. Par contre, pour elle, c'est plus compliqué...

Plomberie 1821

Voici la partie alimentation radiateurs "étage" montés en serie en diam 20 multicouches

  J'ai également l'alimentation du collecteur de l'étage de la SDB

Plomberie 1822

le deuxième compteur d'eau (celui de droite) pour la citerne


Partager cet article
Repost0
27 juillet 2011 3 27 /07 /juillet /2011 21:28

Aujourd'hui nous avons entrepris l'installation

du surpresseur et le réseau dans la citerne

reseau-eau-de-pluie 1789

Mise en place des tuyaux pour l'aspiration de l'eau avec un kit acheté chez un professionnel. Tuyau semi rigide bleu, crépine avec clapet anti retour

pour eviter le désamorçage, longueur du kit 7m

Le problème,  c'est qu'il n'y avait pas assez de longueur. Nous avons donc tiré un tuyau PE rigide, diam 32, jusqu'à l'entrée de la citerne et nous avons recoupé le tuyau bleu à la bonne longueur

reseau-eau-de-pluie 1786reseau-eau-de-pluie 1787

le flotteur est fabrication maison avec un reste de TMS isolation de la dalle

reseau-eau-de-pluie 1788

Cette fois, je peux monter le surpresseur en provisoire afin de le tester

car je l'ai trouvé d'occasion sur le net. J'ai dû le démonter car il était grippé.

15 euros, alors pour le prix il n'y a rien à perdre

et de plus d'une marque reconnue WILO

reseau-eau-de-pluie 1796reseau-eau-de-pluie 1797

reseau-eau-de-pluie 1795

Le surpresseur est placé dans le vide sanitaire. Une fois le PE raccordé, voici venu le moment du verdict : le surpresseur tourne comme une horloge. Seul un bouchon est à changer. L'aspiration s'est faite en 2 minutes sans souci. Nous sommes vraiment content de notre achat, surtout qu'à la base, il était vendu avec le ballon tampon de 50 l à

115 euros  mais avant de repartir,  j'ai voulu le tester. Je me suis rendu compte que le moteur fonctionnait mais il forçait à l'interieur et la menbrane de la cuve etait percée.

1 H de route pour un truc en très mauvais état. Alors, du coup, j'ai fait une proposition à 15 euros. Le vendeur a accepté. Une bonne affa.ire pour nous!!!!

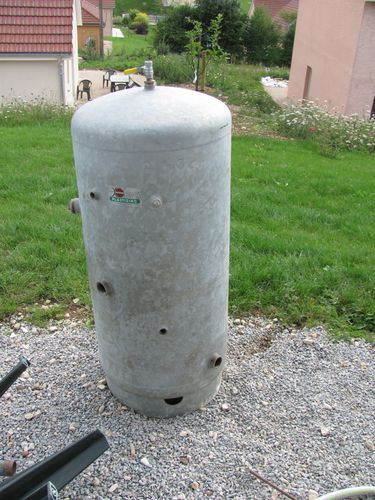

Voici maitenant l'autre achat éffectué sur le net du faite que la cuve avait la menbrane HS. Je voulais trouver un cuve galva plus grosse que 50 l et j'ai fini par trouvé une cuve galva de 200 l à 110 euros.

reseau-eau-de-pluie 1792reseau-eau-de-pluie 1793

L'avantage de ces cuves : elles n'ont pas de menbrane

donc bcp moins de souci à l'utilisation.

nous allons chercher les raccords demain pour continuer le montage

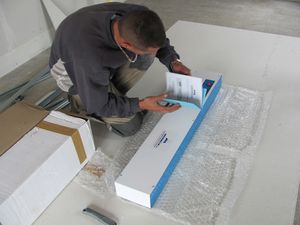

  Aujourd'hui, j'ai également reçu la lampe UV de la marque MERKUR.

Je vous en ai déjà parlé.

reseau-eau-de-pluie 1790reseau-eau-de-pluie 1791

Ne reste donc plus que le montage. J'ai deja les pré-filtres qui vont bien,

ce sera pour demain.






Partager cet article
Repost0
25 juillet 2011 1 25 /07 /juillet /2011 22:53

Cet après-midi, j'ai fini de fixer les radiateurs de l'étage

achetés chez Leroy.....

pose vraiment facile

il me reste à passer les tuyaux

SNC00577SNC00578

SNC00579

SNC00581



Partager cet article
Repost0
12 juillet 2011 2 12 /07 /juillet /2011 23:28

J'ai enfin réalisé une bonne partie du réseau de plomberie

en multicouches avec des raccords à sertir

voila ce que celà donne

Plomberie 1741

Pour commencer : explications

Arrivée réseau public en PE 25mm+vanne+réducteur de pression avec manomètre+clapet anti-retour+Filtre et compteur divisionnaire

Ensuite j'alimente les collecteurs.

Le réseau a été pensé avec la cuve de récupération eau de pluie

Et voici ce que cela peut donner une fois terminé ou presque. Il me manque mon tuyau d'arrivée de citerne qui se trouvera tout à gauche du grand collecteur

Plomberie 1740

  bcp de tuyaux collecteurs eau froide en haut et eau chaude en bas

le "T" entre les deux collecteurs eau froide correspond à l'alimentation du collecteur de la SDB de l'étage avec vanne de coupure.



Nous pourrons donc alimenter la totalité de la maison, soit avec de l'eau de pluie, soit avec le réseau public. En période estivale, par manque d'eau, nous pourrons ne mettre que les WC Lave linge et arrosage extérieur sur l'eau de pluie et le reste sur le réseau public

le raccordement à la citerne sera bientot monté et fera l'objet d'un nouvel article notamment avec la lampe UV


seritissage d'un raccord multicouches

Plomberie 1743

Pince gracieusement prêtée par le fournisseur plomberie

Plomberie 1742

Et voila une fois serti

Plomberie 1746

et le voici avec le plancher chauffant



il me reste alimentation radiateur étage et raccordement à la citerne eau de pluie




Partager cet article
Repost0
30 juin 2011 4 30 /06 /juin /2011 23:17



Ce matin pose du plancher chauffant et raccordement au collecteur

collecteur avec 5 départs et 5 retours marque GIACOMINI

pour une surface de 80m²

et au total 400m de tuyau en diam 16 marque GIACOMINI également

et 900 agrafes

Plancher-Chauffant 1701Plancher-Chauffant 1702

Plancher-Chauffant 1703Plancher-Chauffant 1706

Plancher-Chauffant 1708

Plancher-Chauffant 1704Plancher-Chauffant 1723

on aperçoit la réservation de la douche

Plancher-Chauffant 1724SNC00550

Plancher-Chauffant 4566

Mise en eau pour coulage de la chape liquide

Nous avons mis 3 heures à deux : un à l'agrafeuse et un au déroulage de la bobine


Partager cet article
Repost0
25 février 2011 5 25 /02 /février /2011 20:23

J'ai fini de raccorder le WC suspendu. J'ai effectué un raccordement provisoire au niveau de l'évacuation en attendant la totalité des évacuations dans le vide sanitaire.

Plomberie 1492

J'ai posé un aérateur à menbrane de 100mm au niveau de l'évacuation pour éviter les gloups gloups.. !!

tout est en provisoire au niveau de l'évacuation

Plomberie 1493

Partager cet article
Repost0
23 février 2011 3 23 /02 /février /2011 18:03

Ce matin, nous sommes allés chercher un wc suspendu pour le RDC

ça devenait galère de prendre la voiture pour aller aux toilettes !!!

debut de la pose

Plomberie 1474

Un copain m'a prêté une caroteuse de 100 pour réaliser les évacuations

comme ça, je les fais au bon endroit

Plomberie 1477

j'ai mis deux plaques d'osb en provisoire pour pouvoir y placer la cuvette

Plomberie 1478

Plomberie 1479Plomberie 1480
